Винтовые компрессоры постепенно вытеснили из сферы общепромышленного применения морально устаревшие аналоги с поршневыми головками сжатия. Главное преимущество винтовых установок – возможность работать в круглосуточном режиме. Также к достоинствам этих агрегатов относятся низкий уровень шума и вибрации. Все эти преимущества обусловлены конструкционными особенностями.

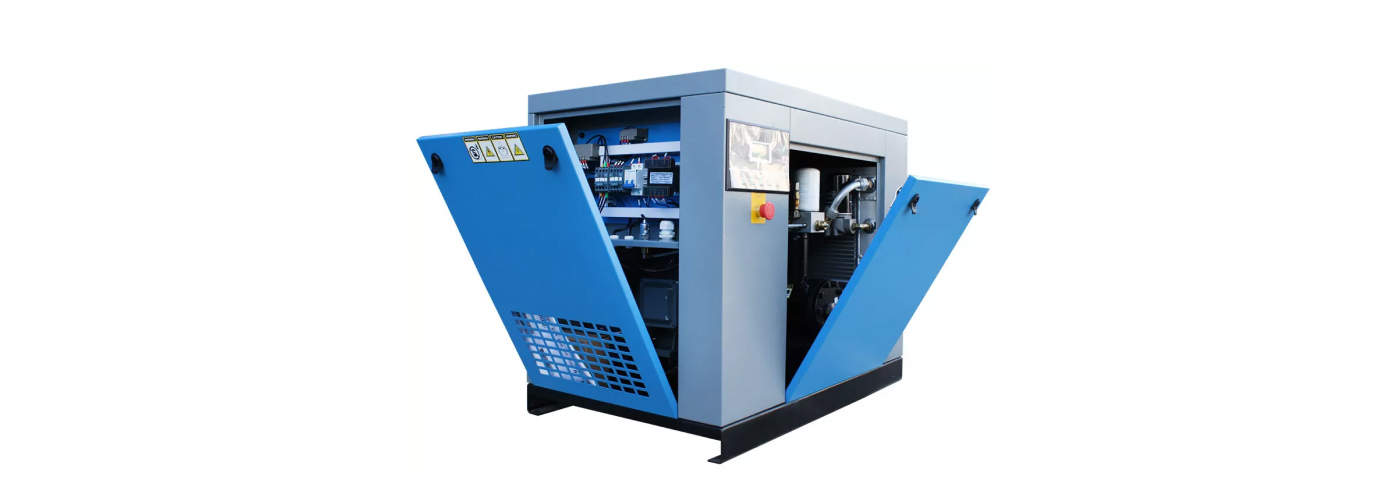

Устройство промышленного винтового компрессора
Современный винтовой компрессор относится к машинам объемного сжатия. В эту группу входят также поршневые и спиральные аппараты. Турбокомпрессоры – это машины динамического сжатия. Поршневые аппараты недостаточно надежны, а спиральные и центробежные установки сложны в производстве и – как следствие – дороже. Винтовые компрессоры оптимально сочетают высокую надежность, большой моторесурс и приемлемую стоимость.Главная часть установки – винтовая пара. Это узел нагнетания. Один шнек имеет выпуклую спиралевидную форму, второй – вогнутую. Оба ротора находятся в герметичной камере. Расстояние между винтами, а также до стенок полости измеряется микронами. Благодаря такому зазору исключен механический износ деталей.
Во время работы этот промежуток заполняется смазывающей жидкостью. Масляный клин герметизирует полости, образованные впадинами шнеков. Винтовую пару приводит в движение электромотор. В недорогих моделях передача крутящего момента идет через клиноременный механизм. В установках современного типа вращение от двигателя на шнеки передает редуктор или система прямого привода с частотной регулировкой.
Принцип работы винтового компрессора
В процессе вращения каждая впадина вогнутого ротора периодически замыкается противолежащим выступом выпуклого винта. При продолжении вращательного движения, закрытая полость постепенно сдвигается от одного края шнеков к противоположному, уменьшаясь в объеме. Воздух сжимается.
Когда давление в камере достигает заданного порога, открывается клапан, рабочая среда поступает в пневматическую магистраль. Каждый шнек имеет пять борозд или впадин. При скорости вращения 2400 об/мин, получается около 12000 циклов нагнетания в минуту. По 200 раз в секунду. Благодаря такой особенности нагнетания винтовые компрессоры лишены одного из недостатков поршневых конкурентов – пульсации давления рабочей среды.
Рабочий цикл винтового компрессора
Воздух поступает в роторный блок через систему фильтрации. Первый элемент установлен на корпусе. Вторичный фильтр вмонтирован перед всасывающим клапаном, который нужен, чтобы не допустить обратный выброс, когда агрегат останавливается. В винтовом блоке воздух сжимается и поступает по выходному патрубку в сепараторный маслоотделитель. Поток движется по спирали, капли масла под действием центробежных сил оттесняются к стенкам емкости. Собранная смазывающая жидкость охлаждается в радиаторе, фильтруется, а затем возвращается в нагнетающий блок. Если температура смазки не превышает 70°C, она минует фазу охлаждения. Воздух из сепаратора поступает в охладитель. В процессе охлаждения до 70% водяных паров конденсируется. Затем рабочая среда попадает в систему подготовки, где очищается от остатков влаги, масла и твердых частиц. К потребителю подается сжатый воздух, концентрация масляных включений в котором не превышает 1.3 мл/куб. метр.Автоматика винтового компрессора
Чтобы обеспечить автономное функционирование, разработчики оснащают винтовые компрессоры различной автоматикой:
-
Датчик термозащиты. Этот сенсор устанавливается на патрубке, выходящем из роторного блока. Если температура сжатого воздуха на выходе из камеры сжатия превысит 105°C, контроллер останавливает двигатель.
-
На приводящем электромоторе установлен автомат отключения, который реагирует на резкое повышение потребления энергии.
-
Предохранительный клапан на маслоотделителе. Это приспособление срабатывает, если давление в подконтрольном узле превысит установленное значение.
-
Термостат масляной смеси. Направляет смазывающую жидкость от сепаратора в блок нагнетания либо напрямую, либо через охлаждающий радиатор. Контролирует температуру.
-
Клапан холостого хода. Перекрывает всасывающий клапан при работе винтового компрессора в режиме холостых оборотов.
-
Реле минимального и максимального давления. Эти приборы автоматически поддерживают степень сжатия рабочей среды. Если лимит превышен – останавливают двигатель, если упал до нижнего порога – запускают.
-
В дорогих модификациях вместо реле давления используются электронные контроллеры, которые регулируют частоту вращения роторов. В результате осуществляется плавная регулировка производительности оборудования в диапазоне от 10 до 100%.
Градация винтовых компрессоров по типу смазки
Различают маслозаполненные и безмасляные винтовые компрессоры. У каждого типа оборудования есть сильные и слабые стороны. Это обусловило различия в сферах применения, стоимости, удобства эксплуатации.
Масляные винтовые компрессоры
Отличаются большим ресурсом, низким уровнем шума и высоким КПД. Эти преимущества обеспечивает наличие смазывающей жидкости. Масло предотвращает трение между роторами и стенками винтового блока, устраняя причину износа. Масляный клин обеспечивает герметичность в механизме нагнетания, что исключает протечки и утечки.Отсутствие деталей, совершающих возвратно-поступательные или баллистические движения, обусловливает шумность в пределах от 60 до 80 дБ (при использовании кожуха). Привод выполнен на один шнек, второй – ведомый. Благодаря этой особенности упрощается конструкция, снижается вес, уменьшаются габариты. Косвенно такое инженерное решение помогает снизить уровень звукового давления. Меньшее количество деталей – большая степень надежности. Также масло выполняет охлаждающую функцию, помогая увеличить моторесурс.
Безмасляные винтовые компрессоры
Эти агрегаты незаменимы, когда предъявляются повышенные требования по чистоте рабочей среды. Сепараторы и линии подготовки не гарантируют 100% улавливание микроскопических капель масла. Полное отсутствие масляных примесей можно обеспечить только одним способом – исключить соприкосновение масла с воздухом в компрессоре. Для достижения этой цели применяются две технологии:
Сухое сжатие. Винтовой компрессор работает без смазки;
Использование в качестве смазывающей жидкости воды.
Технология сухого сжатия – это компромисс. Желая получить на выходе из винтового компрессора воздух без примесей масла, разработчики вынуждены жертвовать некоторыми техническими параметрами. Это ухудшает эксплуатационные характеристики оборудования. Роторы без масла приводятся в движение синхронизированными двигателями. Это усложняет конструкцию, уровень шума повышается. Отвод тепла без масла затруднен, поэтому воздух при сжатии сильно нагревается. Критическая отметка – до 3.5 бар. Чтобы сжимать рабочую среду сильнее, необходимо применять двухступенчатую систему с промежуточным охлаждением. Это делает конструкцию громоздкой, и, что гораздо важнее, неоправданно дорогой. Винтовые компрессоры с водяной смазкой. Это решение имеет преимущества перед конкурентами. Вода имеет большую удельную теплоемкость и теплопроводность, поэтому эффективно охлаждает механизмы. Это позволяет сжимать воздух до 13 атмосфер в одной ступени. Отсутствие масляных фильтров, сепараторов и резервуаров для сбора отработанного масла упрощает конструкцию и удешевляет производство.Устройство винтового компрессора для перекачки газа
Газы транспортируются по герметичным системам трубопроводов, исключающих выброс в атмосферу. Чтобы обеспечить движение газовой среды, нужно создать на участке входа избыточное давление. Для этих целей используются компрессоры специальной конструкции. Это основная технология транспортировки газообразных углеводородов. Компримирование газа также используется для закачки его в резервуары различного объема. Сжиженный газ используется во многих сферах: от бытовых баллонов и топливных систем автотранспорта до промышленных подземных газовых хранилищ. Еще одна область, где применяются газовые винтовые компрессоры – системы охлаждения и кондиционирования. В качестве хладагента используют фреон или аммиак. В процессе компримирования эти газы переходят в жидкое состояние.
При попадании в расширитель внутреннее давление жидкости падает, она закипает, отбирая энергию из окружающей среды. Испарившийся газ вновь собирается и сжимается компрессором. Цикл повторяется заново. Наиболее сложный в техническом плане участок любой газопроводной системы – это компрессор. Здесь генерируется избыточное давление, поэтому к герметичности предъявляются повышенные требования.
Газовые компрессорные установки оборудуются мощными системами охлаждения, так как газ при компримировании сильно нагревается. Винтовые компрессоры применяются для сжатия рабочей среды до 20 атмосфер. Компактные габариты в сочетании с относительно небольшим весом позволяют устанавливать эти агрегаты на передвижные станции. Мобильное компрессорное оборудование имеет более скромные рабочие параметры: максимальная компрессия – до 8 бар. Наиболее эффективно эти машины работают при сжатии легких газов с высокой текучестью: гелий, водород, азот.
